我们日常中用的电焊机有交流弧焊机,旋转式直流电焊机,整流式直流电焊机,逆变电焊机,脉冲直流电焊机,逆变氩弧直流电焊机等。

(一)交流弧焊机故障与分析

电焊机维修技术大全(电焊机修理技术大全)

(1)电焊机外壳带电打人

故障原因:接地线没有接或者接的不牢固;一次线圈或者二次线圈有接地故障。

解决方法:接好接地线,找出线圈接地点。

(2)焊接电缆过热

故障原因:焊接线过长过细,焊接线有卷成盘的地方,焊接电缆与接线柱接触不良。

排除方法:减小焊接电缆长度或者增大电缆截面积,拉直电缆,使焊接电缆与接线柱接触良好。

(3)焊接时,可动铁芯有很大的噪音

故障原因:可动铁芯的固定螺丝松动或者弹簧有松动;铁芯的移动机构损坏。

排除方法:拧紧固定螺丝或调整弹簧拉力;修理铁芯的移动机构。

(4)焊接时电流不稳

故障原因:焊接电缆与接线柱接触不良;可动铁随着电焊机振动而移动

排除方法:把焊接电缆与接线柱接触固定好;固定好铁芯。

(5)电焊机过热

故障原因:电焊机过载;铁芯螺杆绝缘损坏。

排除方法:减小焊接电流;恢复铁芯螺杆绝缘。

(二)旋转式直流电焊机

电焊机维修技术大全(电焊机修理技术大全)

(1)电焊机过热

故障原因:电焊机过载;发电机的定子或转子线圈短路或整流片短路;整流子表面有污渍。

排除方法:减小焊接电流;定子或转子重缠;清理整流子表面污渍。

(2)焊接时电流不稳定。

故障原因:焊接电缆与接线柱接触不良,电流调节器损坏。

排除方法:固定好电缆与接线柱;维修或者更换电流调节器。

(3)发电机启动后,电刷有火花产生。

故障原因:电刷与整流子接触不良或电刷有松动卡死现象;整流片间云母凸出。

排除方法:清洁接触面或调整电刷压力;处理电刷卡死或紧固电刷;清除凸出云母。

(4)发电机启动后,转速低。

故障原因:三相线圈有断路或者定子有断路。

排除方法:找出故障点焊接,或者重缠线圈。

(5)发电机有反转。

故障原因:电机接线错误。

排除方法:任意调整电源两棵线。

(三)整流式直流电焊机

电焊机维修技术大全(电焊机修理技术大全)

(1)电焊机外壳带电

故障原因:没接接地线或者连接不牢固;电路板有漏电,碰壳故障。

排除方法:接好接地线;查找漏电碰壳的地方,加强绝缘。

(2)焊接时电压突然减小。

故障原因:主电路短路或者整流元件损坏 ;控制回路断路。

排除方法:更换损坏元件。

(3)风扇电机不转

故障原因:保险丝烧毁;风扇电机损坏。

排除方法:更换保险丝;重新缠电机。

(4)焊接电流不稳。

故障原因:焊机开关接触不良;控制绕组接触不良。

排除方法:更换开关使控制绕组接触良好。

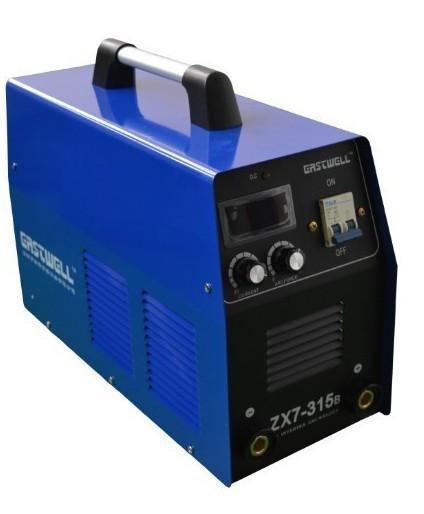

(四)逆变电焊机

电焊机维修技术大全(电焊机修理技术大全)

​​

(1)焊接电流不能往大调。

故障原因:电流电位器故障。

排除方法:更换电流电位器,查找其周围有没有电阻损坏的。

(2)风机旋转,数显表有显示,但没有输出。

故障原因:主控板损坏。

排除方法:更换主控板。

(3)温度异常指示灯亮

故障原因:过载运行;IGBT模块过热。

排除方法:减小焊接电流;让电焊机空载运行一会以利于模块散热。

(五)直流电焊机

电焊机维修技术大全(电焊机修理技术大全)

(1)电焊机电流不可调

故障原因:输出控制开关损坏,控制回路有断路。

排除方法:更换控制开关;检查控制回路有无断线,可重接。

(2)焊机空载输出电压低

故障原因:大功率晶闸管损坏。

排除方法:更换大功率晶闸管。​

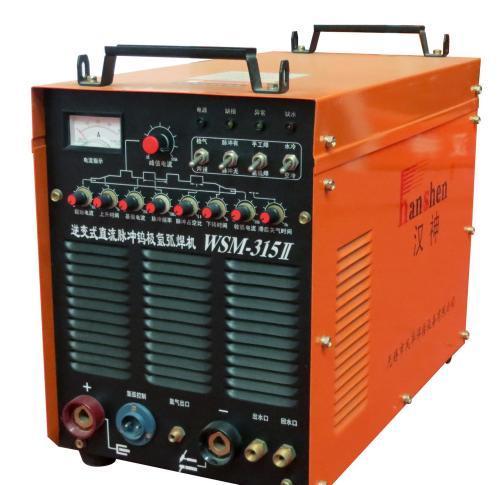

(六)逆变直流氩弧电焊机

电焊机维修技术大全(电焊机修理技术大全)

(1)开机有手工焊,没有氩弧焊。

故障原因:转换开关损坏。

排除方法:更换转换开关。

(2)没有气体输出

故障原因:电磁阀损坏;继电器损坏;场效应管损坏。

排除方法:更换损坏元件。​我今天只是把一些简单的维修方法教给大家,如果有解决不了的故障可以在下方评论区留言,或者找专业修电焊机维修。
